терминология водяных насосов

Водяные насосы повсюду в нашей повседневной жизни, незаметно работая за кулисами, чтобы обеспечить подачу воды туда, где она больше всего необходима. Они доставляют чистую воду в дома, орошают посевы, обеспечивают работу промышленных процессов и обслуживают городские водопроводные и канализационные системы. Когда вы заказываете водяные насосы у китайского производителя, разница между успешным заказом и дорогостоящей ошибкой часто сводится к одному: говорите ли вы и ваш поставщик на одном техническом языке.

Это руководство призвано помочь вам. Независимо от того, хотите ли вы выбрать подходящий насос, устранить неполадку или уверенно обсудить свои потребности с профессионалами, оно предоставит вам необходимые знания.

В этой новой статье блога вы узнаете важную терминологию, связанную с водяными насосами, и получите представление о ключевых понятиях, относящихся к водяным насосам. Давайте начнём.

Основные понятия и классификации насосов

Водяной насос — это устройство, предназначенное для перемещения воды из одного места в другое, обеспечивающее давление и расход, необходимые для широкого спектра применений. Его основные функции включают подачу чистой воды в дома, орошение сельскохозяйственных культур, циркуляцию воды в промышленных процессах, а также поддержку муниципальных систем водоснабжения и водоотведения. В повседневной жизни насосы позволяют наполнять садовый разбрызгиватель, осушать затопленный подвал или обеспечивать работу системы охлаждения на заводе.

Водяные насосы бывают разных типов, каждый из которых предназначен для выполнения определенных задач. Понимание основных категорий поможет вам выбрать подходящий насос и эффективно его использовать.

В зависимости от способа перекачивания воды насосы делятся на три основных типа: центробежные насосы, объемные насосы и осевые насосы.

Центробежные насосы

Центробежные насосы используют вращающееся рабочее колесо для выталкивания воды наружу, создавая плавный и непрерывный поток. Они идеально подходят для перемещения больших объемов воды под умеренным давлением, например, для наполнения домашнего резервуара для воды, циркуляции воды в бассейне или подачи воды в бытовые и промышленные системы.

Основные подтипы:

• Одноступенчатые насосы: содержат одно рабочее колесо. Простые и легкие в обслуживании, идеально подходят для работы при умеренном давлении, например, для полива сада или водоснабжения дома.

• Многоступенчатые насосы: содержат два или более рабочих колеса, соединенных последовательно. Они создают более высокое давление и подходят для высотных зданий, промышленных систем или для транспортировки воды на большие расстояния.

Объемные насосы (объемные насосы)

Объемные насосы физически перемещают воду, захватывая фиксированное количество и проталкивая его вперед. Они лучше подходят для применений, требующих высокого давления или точного расхода, таких как ирригационные системы, дозирование химикатов или гидравлическое оборудование.

Палладиевые насосы работают иначе, чем центробежные насосы. Вместо того чтобы полагаться на скорость потока, они захватывают фиксированное количество воды и закачивают её в напорный трубопровод при каждом ходе поршня или обороте. Это делает их надёжными для создания давления в воде, дозирования химикатов или перекачивания вязких жидкостей.

Основные подтипы:

• Поршневые насосы: перемещают воду возвратно-поступательным движением.

• Поршневые насосы: поршень перемещается внутри цилиндра, подобно шприцу, для работы под высоким давлением.

• Мембранные насосы: используют гибкую диафрагму для перекачивания химикатов или суспензий.

• Роторные насосы: обеспечивают непрерывное перемещение воды за счет вращающихся частей.

• Шестеренчатые насосы: взаимозацепляющиеся шестерни толкают воду вперед, часто используются в гидравлических системах или для перекачки масла.

• Лопастные насосы: похожи на шестеренчатые насосы, но бережно перекачивают жидкости, идеально подходят для пищевой промышленности.

• Винтовые насосы: винты вращаются, перемещая воду вдоль оси, хорошо подходят для вязких жидкостей.

• Винтовые насосы: используют винтовой ротор внутри статора для перемещения воды в небольших непрерывных полостях, идеально подходят для густых жидкостей или жидкостей с твердыми частицами.

• Перистальтические насосы: ролики сжимают гибкую трубку, чтобы проталкивать воду; подходят для точного дозирования или работы с агрессивными жидкостями.

Объемные насосы подобны поршню в двигателе или ручному насосу в колодце: каждый ход поршня подает определенное количество воды, что делает их превосходными для точных, высоконапорных или вязких перекачивающих процессов.

Осевые и смешанные насосы

Осевые насосы: Вода течет преимущественно вдоль оси насоса, подобно вентилятору, дующему воздухом прямо вперед. Они используются в системах с высоким расходом и низким напором, например, в ирригационных каналах.

Насосы смешанного потока: они сочетают радиальный и осевой потоки, обеспечивая баланс между расходом и давлением. Они широко используются в промышленных системах охлаждения или для борьбы с наводнениями.

Погружные и поверхностные насосы

Погружные насосы: Предназначенные для работы под водой, погружные насосы обычно используются в колодцах, дренажных ямах или затопленных районах. Погружение позволяет им эффективно выталкивать воду на поверхность без потери давления.

Поверхностные насосы: Они устанавливаются над источником воды и забирают воду с помощью всасывания. Их часто используют для полива садов, тушения пожаров или подачи воды из прудов или резервуаров в близлежащие районы.

Электрические насосы против насосов с топливным приводом

Электрические насосы: Электрические насосы удобны и эффективны, идеально подходят для жилых домов, небольших ферм и промышленных предприятий, имеющих доступ к электроэнергии. Они работают тихо и просты в обслуживании.

Насосы, работающие на топливе: Дизельные или бензиновые насосы портативны и не зависят от электричества. Они подходят для удаленных мест, строительных площадок или чрезвычайных ситуаций, где может отсутствовать электроснабжение.

Анатомия насоса: основные компоненты.

Понимание основных частей водяного насоса упрощает его эксплуатацию, техническое обслуживание и поиск неисправностей. Насосы можно разделить на две основные части: мокрую часть, которая перекачивает воду, и механическую часть, которая обеспечивает движение и мощность.

Влажная часть – части, контактирующие с водой.

• Рабочее колесо: Сердце центробежного насоса. Оно перемещает воду, преобразуя вращательную энергию в кинетическую.

• Рабочее колесо открытого типа: лопасти открыты; его легче чистить, и оно идеально подходит для жидкостей, содержащих твердые частицы.

• Закрытое рабочее колесо: лопатки заключены в кожухи; более эффективно для работы с чистой водой.

• Полуоткрытое рабочее колесо: комбинированный вариант, подходящий для слегка загрязненной воды.

• Корпус/улитка: Внешняя оболочка, окружающая рабочее колесо. Ее спиральная форма направляет воду от рабочего колеса к напорной трубе, преобразуя скорость в давление — воронка, которая превращает энергию вращения в устойчивый поток.

• Диффузор: неподвижные лопатки, окружающие рабочее колесо в некоторых насосах, сглаживающие поток воды и более эффективно преобразующие скорость в давление.

• Всасывающий/входной патрубок: отверстие, через которое вода поступает в насос, своего рода «горловина» насоса.

• Выходное отверстие: место, через которое вода выходит из насоса, направляя её в трубы, резервуары, спринклеры или другие системы.

Механическая часть – детали, обеспечивающие движение и передачу энергии.

• Вал: соединяет рабочее колесо с двигателем, передавая вращательную энергию для перемещения воды — подобно стержню, соединяющему вращающийся вентилятор с его двигателем.

• Уплотнения (механические уплотнения или сальниковые набивки): Предотвращают протечки в месте выхода вала из корпуса. Хорошее уплотнение подобно водонепроницаемой прокладке крана, удерживающей воду в системе и предотвращающей повреждения.

• Подшипники: поддерживают вал и уменьшают трение, обеспечивая плавное вращение — подобно колесам или роликам, облегчающим перемещение дверной петли.

• Двигатель/привод: Двигатель или электродвигатель, который приводит насос в движение, обеспечивая энергию для вращения рабочего колеса. Это может быть электродвигатель в бытовых условиях или дизельный двигатель на строительной площадке.

Терминология, описывающая рабочие характеристики насосов

Водяной насос перемещает воду из одного места в другое, добавляя энергию, обычно в виде давления. Производительность насоса обычно измеряется расходом и напором (давлением). Как правило, увеличение напора уменьшает расход, а увеличение расхода уменьшает напор.

Расход (Q)

Расход — это объем воды, который насос может перекачать за определенный период времени. К распространенным единицам измерения относятся:

• Галлоны в минуту (GPM): распространенный показатель в США.

• л/мин (литры в минуту): используется на международном уровне.

• м³/ч (кубических метров в час): Часто используется в промышленности.

Например, садовый насос с производительностью 50 галлонов в минуту подает 50 галлонов воды в минуту в систему полива.

Давление против напора

• Давление: сила, прилагаемая насосом для проталкивания воды через систему, измеряется в фунтах на квадратный дюйм (psi) или барах.

• Напор: Выражает энергию в терминах высоты, то есть, на какую высоту насос может поднять воду.

Эти два параметра связаны формулой: P = ρgh

Где:

• П: давление

• ρ: плотность воды

• g: ускорение свободного падения

• h: напор (высота водяного столба)

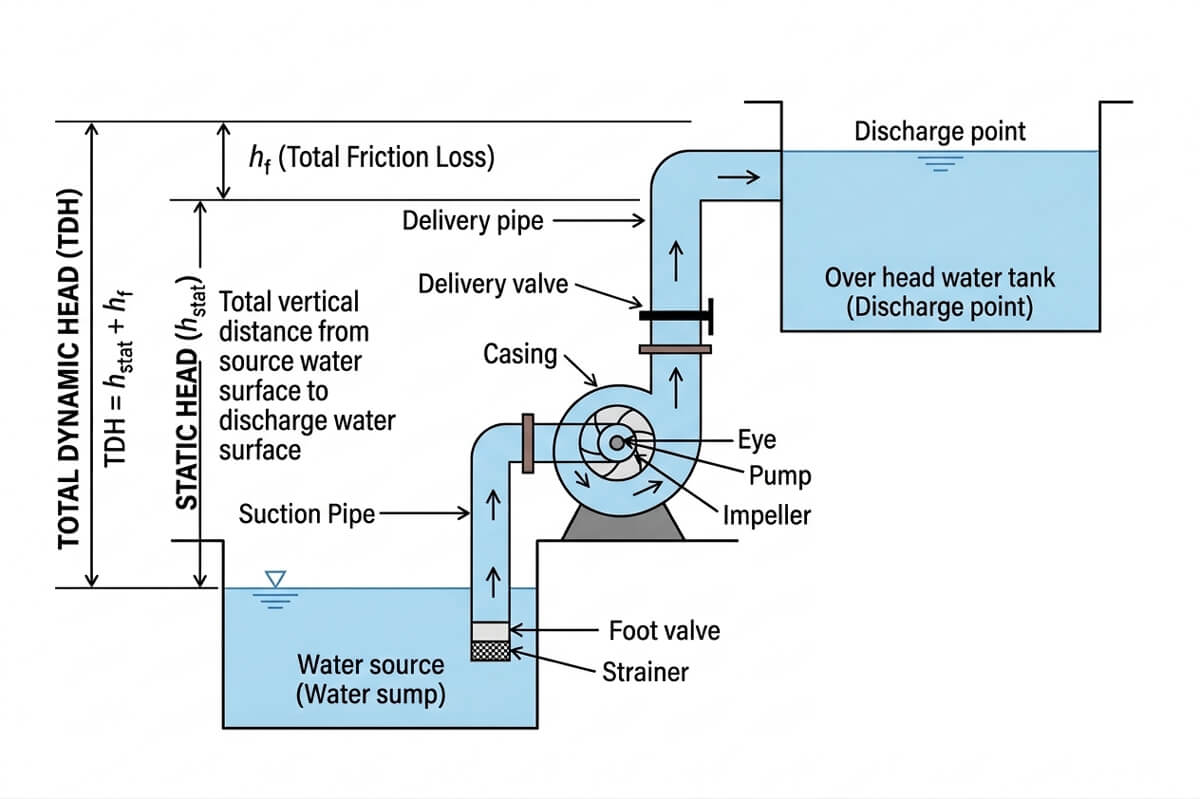

Типы головы

• Статический напор: вертикальное расстояние между источником воды и точкой сброса (например, подъем воды из колодца в резервуар на крыше).

• Напор от трения: потери энергии из-за трения при протекании воды через трубы, фитинги и клапаны; более длинные или узкие трубы увеличивают потери.

• Полный динамический напор (TDH): сумма статического и третельного напора; используется производителями для правильного подбора насосов.

• Статические и динамические измерения: при «статических» измерениях потери на трение не учитываются, а при «динамических» — учитываются.

Эффективность

КПД измеряет, насколько хорошо насос преобразует затраченную энергию (электроэнергию или топливо) в движение воды. Более высокий КПД снижает затраты на электроэнергию и повышает производительность.

NPSH (чистый положительный напор всасывания)

Показатель NPSH измеряет минимальное давление, необходимое на входе в насос для предотвращения кавитации — опасного состояния, при котором внутри насоса образуются и схлопываются пузырьки пара.

• NPSHa (доступно): Фактическое давление на всасывании насоса.

• NPSHr (требуется): минимальное давление, необходимое для предотвращения кавитации.

Для предотвращения кавитации необходимо обеспечить, чтобы NPSHa > NPSHr, что обеспечит насосу достаточную «тягу» на входе для плавного перемещения воды. Если поставщик не может предоставить значение NPSH или кривую производительности насоса, это следует рассматривать как тревожный сигнал для контроля качества.

Удельная скорость

Безразмерная величина, сравнивающая производительность насосов различной конструкции. Насосы с высокой удельной скоростью подходят для применений с высоким расходом и низким напором; насосы с низкой удельной скоростью идеально подходят для задач с низким расходом и высоким напором.

Потребление электроэнергии

Энергия, необходимая для работы насоса, зависит от расхода, напора и КПД. Перекачка воды в резервуар на большой высоте потребляет больше энергии, чем перемещение того же объема на небольшое горизонтальное расстояние.

Характеристики насоса и рабочие точки

Насосная характеристика — это график, предоставляемый производителем, показывающий зависимость расхода от напора. Она помогает определить:

• Какой объем воды подает насос при заданном давлении.

• Рабочая точка, в которой требования системы пересекаются с кривой производительности насоса.

Работа насоса вблизи точки максимальной эффективности обеспечивает энергоэффективность, снижает износ и продлевает срок его службы — подобно езде на автомобиле с оптимальной скоростью для экономии топлива.

Коэффициент перекачки

Коэффициент трансформации насоса определяет множитель между входным давлением пневматического двигателя и выходным давлением жидкости насоса.

Пример соотношения 2:1 : если давление воздуха на входе составляет 120 psi, насос обеспечивает выходное давление жидкости 240 psi.

Пример соотношения 1:1 : подача воздуха равна выходу жидкости; например, 120 psi на входе приводит к 120 psi на выходе.

Это соотношение имеет решающее значение для понимания того, как пневматический насос преобразует входное давление в полезное давление жидкости.

Терминология управления и мониторинга

Современные насосы часто включают в себя системы управления работой, контроля производительности и обеспечения безопасности. Понимание этих компонентов помогает поддерживать эффективность и предотвращать повреждения.

Частотно-регулируемые приводы (ЧРП)

Частотно-регулируемый привод (ЧРП) управляет скоростью электродвигателя насоса путем регулирования электрической частоты. Работа насоса только на необходимой скорости экономит энергию, снижает износ и поддерживает постоянный поток — подобно диммеру для воды.

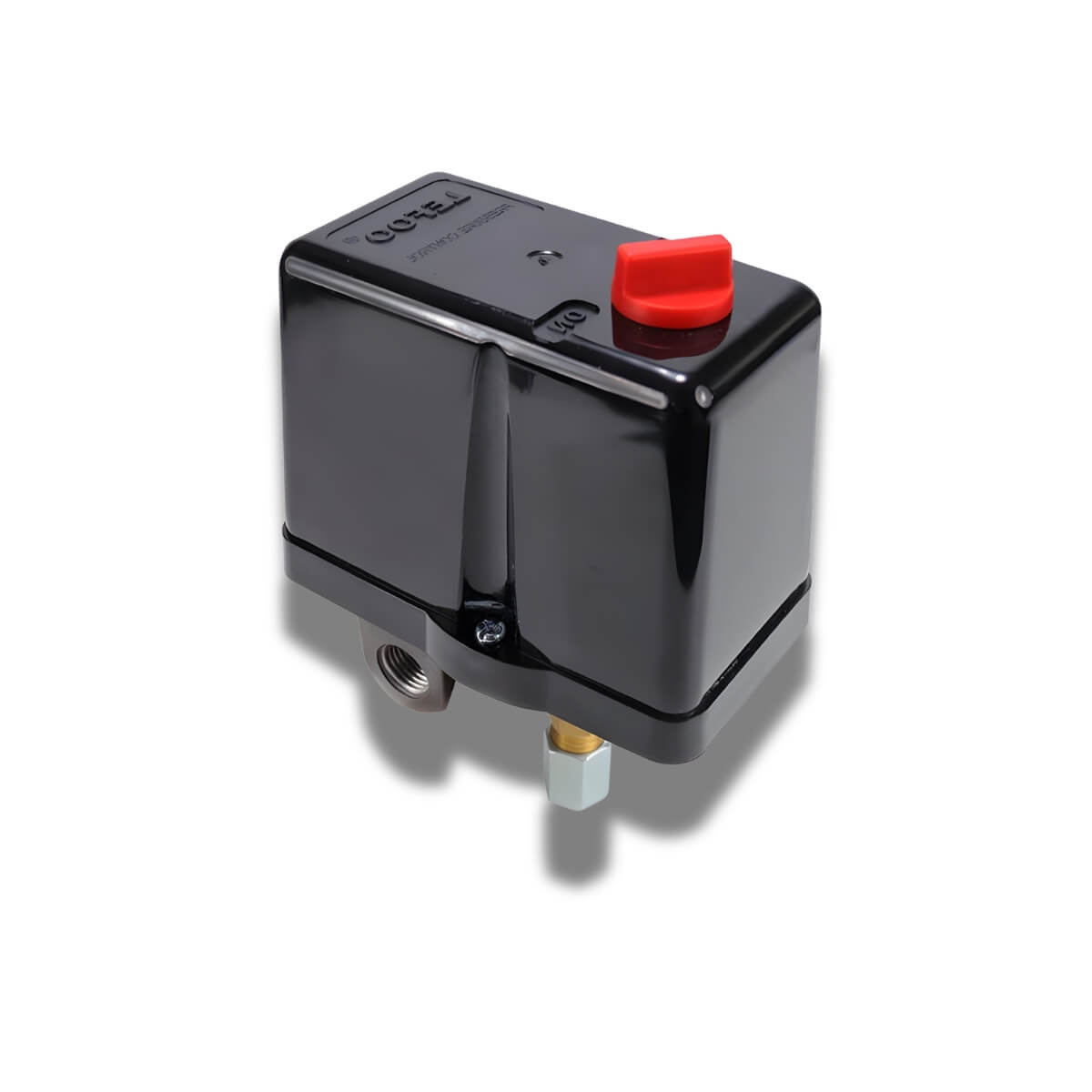

реле давления

Реле давления включают или выключают насосы в зависимости от давления воды в системе. Например, в домашней системе реле запускает насос при открытии крана и останавливает его, когда бак заполняется, подобно термостату для регулирования давления воды.

Поплавковые выключатели

Поплавковые выключатели определяют уровень воды в резервуарах или отстойниках и автоматически запускают или останавливают насос, чтобы предотвратить работу всухую или перелив. Представьте себе плавающий шарик, который включает насос, когда уровень воды слишком низкий или высокий.

Панели управления

Панель управления содержит переключатели, кнопки и дисплеи, позволяющие пользователям запускать/останавливать насосы, устанавливать рабочие параметры и просматривать состояние системы. В более крупных установках могут быть предусмотрены системы сигнализации. Это своего рода «кабина пилота» насосной системы.

Системы SCADA

Системы SCADA (системы диспетчерского управления и сбора данных) контролируют работу нескольких насосов, собирают данные и позволяют осуществлять дистанционное управление — подобно панели управления для всей системы водоснабжения.

Датчики и измерительные приборы

• Датчики расхода: Измеряют объем воды, протекающей через систему.

• Манометры: показывают давление в системе, помогая выявлять засоры или проблемы с насосом.

• Датчики температуры: контролируют температуру двигателя или насоса, чтобы предотвратить перегрев.

Эти приборы обеспечивают обратную связь в режиме реального времени для поддержания производительности, раннего выявления проблем и защиты насоса.

Индикаторы износа

Индикаторы износа показывают, когда компоненты изношены. Например, канавка на корпусе или крыльчатке исчезает после определенного срока службы. Проверка индикаторов износа помогает запланировать замену до того, как произойдет поломка — подобно контролю износа протектора автомобильных шин.

Операционные концепции и потенциальные проблемы

Понимание принципов работы насосов и возможных проблем помогает поддерживать их производительность, предотвращать повреждения и продлевать срок службы. Вот основные понятия и распространенные проблемы, которые следует знать:

Праймирование

Предварительное заполнение насоса водой (прокачка) — это процесс заполнения корпуса насоса и всасывающего трубопровода водой перед запуском. Большинство центробежных насосов не могут перекачивать воздух, поэтому работа всухую может привести к их повреждению. Представьте это как наполнение соломинки водой перед употреблением — без воды ничего не движется. Правильное предварительное заполнение гарантирует, что насос сразу же начнет создавать поток и будет работать безопасно.

Некоторые объемные насосы являются самовсасывающими и могут запускаться без предварительного заполнения, что позволяет осуществлять всасывание из сухих условий, таких как пруд или неглубокий колодец.

Кавитация

Кавитация возникает, когда из-за низкого давления на входе в насос образуются пузырьки пара, которые резко схлопываются в зонах с более высоким давлением. Это может вызывать шум, похожий на гусеницы, вибрацию, образование точечных повреждений и повреждение рабочего колеса. К распространенным причинам относятся недостаточное давление всасывания, засорение трубопроводов или работа вдали от рекомендуемой точки.

Для предотвращения кавитации:

• Впускной патрубок: Используйте впускной фитинг, соответствующий диаметру шланга.

• Размер шланга: Избегайте использования шлангов меньшего диаметра, чем входное отверстие насоса.

• Обнаружение: Выявление на ранней стадии путем прослушивания шума или мониторинга производительности.

Соскальзывать

Несмотря на то, что насосы с регулируемым расходом перекачивают фиксированный объем жидкости, небольшое количество может просачиваться обратно со стороны нагнетания на сторону всасывания. Это называется проскальзыванием. Это нормальное явление, которое увеличивается с повышением давления или вязкости жидкости — подобно крошечной утечке в шприце.

Гидравлический удар

Гидравлический удар — это внезапный скачок или ударная волна в трубопроводе, возникающая при остановке или резком изменении направления потока воды, например, при быстром закрытии клапана. Этот удар может повредить насосы, трубы и фитинги — подобно резкому торможению автомобиля.

К методам профилактики относятся:

• Клапаны: Медленнозакрывающиеся клапаны

• Предохранительные клапаны: Предохранительные клапаны

• Воздушные камеры: Воздушные камеры

Анализ вибраций

Мониторинг вибрации измеряет, насколько сильно насос вибрирует во время работы. Чрезмерная вибрация может указывать на смещение, износ подшипников или дисбаланс рабочего колеса. Раннее обнаружение предотвращает серьезные повреждения — например, позволяет заметить шатающийся вентилятор, нуждающийся в ремонте.

Перегрев

Перегрев происходит, когда насос или двигатель перегреваются из-за трения, недостаточного охлаждения или перегрузки. Это может повредить уплотнения, подшипники и двигатель. Регулярная проверка датчиков температуры или измерение температуры на ощупь обеспечивают безопасную работу — подобно проверке на перегрев ноутбука.

Перестроить терминологию

Восстановление насоса включает в себя его разборку, осмотр и замену изношенных деталей, а также повторную сборку.

Ключевые термины:

• Капитальный ремонт: Полная перестройка

• Модернизация: Частичная переборка или замена компонентов.

Понимание терминологии, используемой при восстановлении, помогает в общении с сервисными специалистами и обеспечивает правильное восстановление работоспособности насоса.

Заключение

Понимание терминологии, связанной с водяными насосами, крайне важно для любого, кто работает с системами водоснабжения. Знание ключевых терминов и понятий поможет вам принимать обоснованные решения при выборе, установке и обслуживании этого критически важного оборудования.
