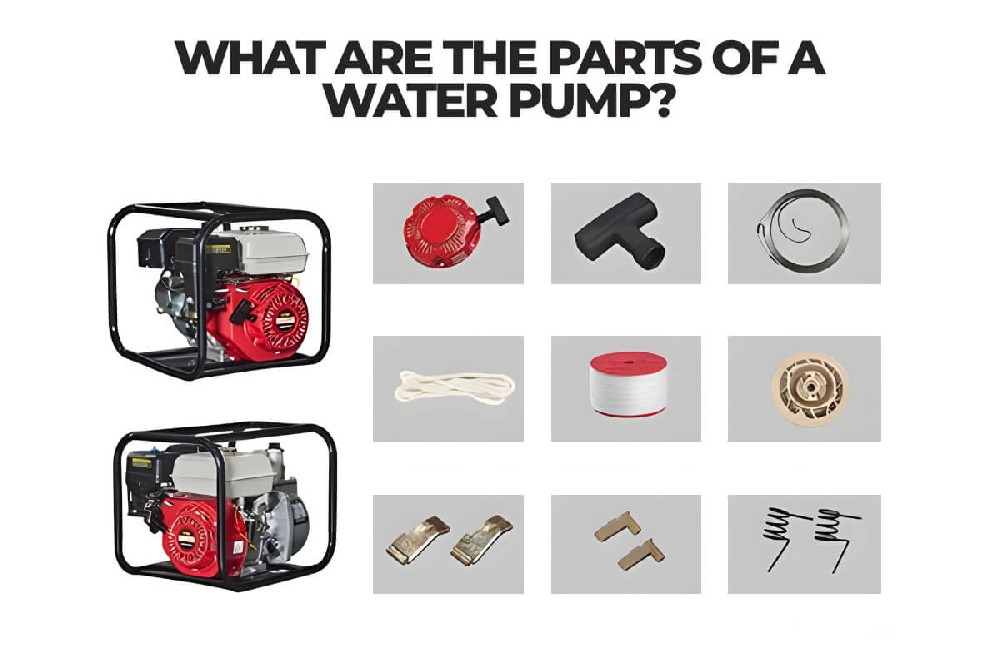

Из каких частей состоит водяной насос?

Водяные насосы незаменимы в домах, на фермах и в промышленности. Они перекачивают воду из колодцев, снабжают здания, отводят воду из затопленных районов и поддерживают давление в водопроводных системах. Большинство людей используют насосы ежедневно, не осознавая, сколько компонентов работают вместе, обеспечивая бесперебойную работу. Каждая деталь — большая или маленькая — поддерживает непрерывный поток воды и предотвращает поломки.

Водяной насос преобразует энергию в давление, перекачивая воду из одного места в другое. Понимание его компонентов помогает в поиске и устранении неисправностей, техническом обслуживании и выборе подходящего насоса. Независимо от того, являетесь ли вы техником, домовладельцем, фермером или автовладельцем, знание частей насоса экономит время, усилия и затраты на ремонт.

В этом руководстве простыми словами объясняются основные компоненты водяного насоса, от рабочего колеса до двигателя, с акцентом на центробежные насосы и кратким упоминанием других распространенных типов. Компания BISON, профессиональный производитель водяных насосов из Китая, предоставляет этот понятный обзор, чтобы помочь вам эффективно обслуживать и устранять неисправности вашего насоса.

Примечание: Данное руководство посвящено центробежным и механизированным водяным насосам, широко используемым в промышленности, сельском хозяйстве и жилищном строительстве. Если вас интересуют водяные насосы для автомобильных систем охлаждения, данная статья их не рассматривает. Описанные здесь компоненты относятся к автономным водяным насосам, включая модели как с бензиновым, так и с дизельным двигателем.

Основные компоненты водяного насоса

Каждый водяной насос, большой или маленький, полагается на основные внутренние компоненты для создания давления, эффективного перемещения воды, предотвращения утечек и поддержания стабильности во время работы. Понимание этих компонентов помогает в техническом обслуживании, поиске и устранении неисправностей и правильном выборе насоса. Ниже перечислены основные компоненты, встречающиеся в большинстве центробежных и бытовых водяных насосов.

Корпус насоса

Корпус насоса — это прочный внешний кожух, в котором находится рабочее колесо, который направляет поток воды и поддерживает давление. Он также защищает внутренние компоненты от пыли, химикатов, загрязненной воды и ударов. Хорошо спроектированный корпус повышает эффективность и снижает потери энергии.

Типы корпусов

• Корпус спиральной формы: имеет спиралевидный канал, который постепенно расширяется, уменьшая скорость потока воды и преобразуя ее в давление. Это минимизирует турбулентность и обеспечивает стабильную подачу воды, что делает его идеальным для центробежных насосов.

• Диффузорный корпус: включает в себя неподвижные лопатки вокруг рабочего колеса, которые направляют воду контролируемым образом. Такая конструкция эффективно замедляет поток воды, повышает давление и снижает гидравлические потери. Диффузорные корпуса обычно используются в многоступенчатых насосах.

Рабочее колесо

Рабочее колесо — это сердце насоса, вращающееся с высокой скоростью и выталкивающее воду наружу за счет центробежной силы. Его конструкция, размер и количество лопаток определяют расход и давление насоса.

Типы рабочих колес

• Рабочее колесо открытого типа: лопатки открыты с обеих сторон. Может перекачивать воду с песком, грязью или мусором, что делает его идеальным для строительства, сельского хозяйства и водоотведения. Несколько менее эффективен, чем закрытые конструкции.

• Полуоткрытое рабочее колесо: имеет частичное покрытие с одной стороны, что обеспечивает баланс между эффективностью и долговечностью. Подходит для сточных вод или бытовой воды с мелкими частицами.

• Рабочее колесо закрытого типа: полностью закрыто передним и задним кожухами. Обеспечивает максимальную эффективность и работу под высоким давлением для насосов, предназначенных для чистой воды, промышленного водоснабжения или пожаротушения.

Материалы: обычно нержавеющая сталь для долговечности, пластик для коррозионной стойкости или бронза для специализированных применений.

вал насоса

Вал насоса передает механическую мощность от двигателя к рабочему колесу. Он должен быть прочным, сбалансированным и идеально выровненным, чтобы предотвратить вибрацию, потери энергии, повреждение уплотнений и выход насоса из строя. Валы часто имеют шпоночные пазы для крепления рабочего колеса.

Типы валов

• Вал из нержавеющей стали: устойчив к коррозии и ржавчине. Используется в чистой воде, пищевой промышленности или во влажных средах. Обеспечивает длительный срок службы при минимальном техническом обслуживании.

• Вал из углеродистой стали: прочнее нержавеющей стали, подходит для промышленных насосов высокого давления. Для защиты от коррозии в загрязненной или химически обработанной воде требуется нанесение покрытий или уплотнений.

Вспомогательные компоненты, обеспечивающие бесперебойную работу насоса.

Помимо основных компонентов, несколько вспомогательных деталей обеспечивают бесперебойную работу, снижают износ и предотвращают утечки или повреждения от трения. Несмотря на свои небольшие размеры, эти компоненты играют решающую роль в надежности насоса.

Механическое уплотнение

Механические уплотнения предотвращают утечку воды вокруг вращающегося вала, поддерживая давление внутри насоса и защищая подшипники двигателя.

Виды уплотнений

• Лицевое уплотнение: две плоские поверхности — одна вращающаяся, другая неподвижная — прижимаются друг к другу, образуя герметичное соединение. Изготовленные из углерода, керамики или карбида кремния, эти уплотнения предотвращают утечки даже при высоком давлении.

• Сальниковое уплотнение: материал в виде веревки, вставляемый вокруг вала и затягиваемый для предотвращения утечек. Менее эффективно, чем механические уплотнения, но недорогое, регулируемое и до сих пор используется в некоторых промышленных насосах.

Подшипники

Подшипники поддерживают вал, уменьшают трение и обеспечивают соосность, предотвращая перегрев, вибрацию и потенциальный выход насоса из строя.

Типы подшипников

• Шариковые подшипники: сферические шарики обеспечивают плавное вращение на высоких скоростях при низких нагрузках. Часто используются в насосах с электроприводом благодаря низким затратам на техническое обслуживание.

• Роликовые подшипники: цилиндрические ролики выдерживают более высокие нагрузки, идеально подходят для промышленного, горнодобывающего и высоконапорного насосного оборудования. Они стабилизируют вал в тяжелых условиях эксплуатации.

Всасывающий и нагнетательный патрубки

Эти отверстия позволяют воде входить в насос и выходить из него, влияя на эффективность, давление и расход.

Типы портов

• Всасывающий патрубок: забирает воду в насос. Должен оставаться герметичным во избежание кавитации. Часто включает в себя сетчатые фильтры или обратные клапаны для предотвращения попадания мусора.

• Выходной патрубок: направляет воду под давлением из насоса. Размер патрубка влияет на расход и давление — больший размер увеличивает расход, меньший — давление.

Носите кольца

Износостойкие кольца защищают рабочее колесо и корпус от прямого контакта, уменьшают внутренние утечки и поддерживают гидравлическую эффективность. Они являются заменяемыми, что продлевает срок службы дорогостоящих деталей насоса.

Виды износостойких колец

• Износостойкое кольцо рабочего колеса: устанавливается на рабочее колесо, ограничивая зазор между ним и корпусом, чтобы предотвратить обратный поток воды. Требует периодической замены из-за износа от трения.

• Износостойкое кольцо корпуса: устанавливается на корпусе для защиты внутренних поверхностей от истирания. Работает совместно с кольцами рабочего колеса, поддерживая эффективность и снижая затраты на техническое обслуживание.

Дополнительные компоненты водяных насосов

Многие современные водяные насосы включают дополнительные компоненты, предназначенные для повышения производительности, безопасности и удобства. Эти детали могут отсутствовать в каждой модели, но играют важную роль в определенных областях применения.

Обратный клапан

Обратный клапан предотвращает обратный поток воды при остановке насоса, защищая рабочее колесо, двигатель и систему от повреждений.

Типы обратных клапанов

• Обратный клапан с пружинным механизмом: использует пружину для автоматического закрытия при прекращении потока. Компактный и широко распространен в бытовых насосах, усилителях давления и небольших системах.

• Обратный клапан поворотного типа: использует откидную заслонку, которая открывается при потоке и закрывается при его прекращении. Подходит для трубопроводов большого диаметра и насосов большой производительности, обеспечивая плавный и беспрепятственный поток.

Камера предварительного заполнения

Камеры предварительной заливки помогают насосам запускаться, обеспечивая беспрепятственное поступление воды в рабочее колесо и удаление воздуха.

Типы камер воспламенения

• Камера ручного заполнения: должна быть заполнена перед запуском. Работа насоса без заполнения может привести к перегреву, повреждению уплотнений или выходу из строя.

• Самовсасывающая камера: удерживает воду внутри насоса после выключения, обеспечивая автоматический перезапуск. Часто используется в колодцах, резервуарах и дренажных системах.

Фильтр

Фильтрующие сетки удаляют твердые частицы, защищая рабочее колесо, уплотнения и клапаны.

Виды сит

• Сетчатый фильтр: сетчатая корзина задерживает мусор, такой как песок, волосы или листья. Используется в бытовых насосах.

• Y-образный сетчатый фильтр: металлический сетчатый фильтр Y-образной формы для промышленных трубопроводов. Выдерживает высокое давление потока и задерживает мелкие частицы.

Охлаждающая рубашка

В системах, работающих с высокотемпературными жидкостями, эта защита окружает корпус насоса, рассеивая тепло и защищая внутренние компоненты.

Панель управления

Обеспечивает автоматизированную работу, включая управление запуском/остановкой, мониторинг производительности и защиту от неисправностей.

Примечание: эти компоненты повышают функциональность, безопасность и эффективность, но не являются обязательными для каждого насоса или применения.

Электрические и механические компоненты

В зависимости от принципа работы, некоторые насосы включают в себя дополнительные электрические или механические компоненты. Эти детали обеспечивают питание, управление и эффективность насосной системы.

Двигатель / первичный двигатель

Двигатель или первичный двигатель обеспечивает механическую энергию, необходимую для вращения вала насоса. В качестве источников энергии обычно используются электродвигатели, дизельные двигатели , бензиновые двигатели или гидравлические двигатели.

Электродвигатель

Преобразует электрическую энергию в механическую для вращения вала насоса.

• Однофазный двигатель: работает от бытовой электросети, идеально подходит для бытового водоснабжения, повышения давления и небольших ирригационных насосов. Прост в обслуживании и экономичен.

• Трехфазный двигатель: используется в промышленности, на заводах и крупных фермах. Обеспечивает высокую мощность, возможность непрерывной работы и повышенную эффективность.

Конденсатор

Обеспечивает работу электродвигателей, накапливая и высвобождая небольшие электрические заряды по мере необходимости.

• Пусковой конденсатор: обеспечивает дополнительный крутящий момент при запуске для перемещения начальной нагрузки воды.

• Пусковой конденсатор: стабилизирует ток для плавной и эффективной работы двигателя, снижая уровень шума, вибрации и перегрева.

Двигатель (для неэлектрических насосов)

Насосы, работающие на бензиновых или дизельных двигателях, необходимы в отдаленных районах, на строительных площадках, в сельском хозяйстве или в чрезвычайных ситуациях.

• Двигатель с воздушным охлаждением: легкий и простой в обслуживании, охлаждается за счет воздушного потока. Идеально подходит для портативного и полевого применения.

• Двигатель с водяным охлаждением: используется в мощных насосах непрерывного действия. Работает тише, меньше нагревается и служит дольше.

Компоненты несущей конструкции

Стабильность и соосность имеют решающее значение для долговременной работы насоса. Надлежащая опора снижает вибрацию, защищает уплотнения и подшипники и обеспечивает бесперебойную работу.

Основание насоса

Основание насоса обеспечивает устойчивость узла и поглощает вибрации, предотвращая смещение, которое может вызывать шум, повреждение уплотнений или снижение эффективности.

Типы баз

• Чугунное основание: прочное и тяжелое, идеально подходит для больших насосов, требующих надежной опоры.

• Основание из сварной стали: легкое и универсальное, подходит для насосных установок малого и среднего размера.

Соединение

Муфты соединяют вал двигателя с валом насоса, обеспечивая эффективную передачу мощности и компенсируя незначительные вибрации или смещения.

Типы соединений

• Жесткая муфта: обеспечивает прямую передачу мощности при точном выравнивании.

• Гибкая муфта: поглощает ударные нагрузки и компенсирует небольшие перекосы, защищая подшипники и уплотнения.

Датчики и компоненты безопасности

Современные насосы часто оснащаются электронными датчиками и предохранительными устройствами для предотвращения поломок и повышения производительности. Эти компоненты защищают насос, продлевают срок его службы и обеспечивают безопасную работу.

датчики давления

Контролируйте уровень давления и отключайте насос при возникновении опасных условий.

Типы датчиков давления

• Датчик низкого давления: останавливает насос при падении давления на всасывании, предотвращая повреждения в случае работы всухую.

• Реле высокого давления: предотвращает чрезмерное давление на выходе, которое может привести к разрыву труб или повреждению фитингов.

Термозащита

Защищает двигатель от перегрева.

Виды термозащитных устройств

• Биметаллический защитный элемент: металлические полоски изгибаются при высоких температурах, отключая питание.

• Электронная защита: более точная и широко используемая в современных насосах.

Поплавковый выключатель

Регулирует уровень воды в резервуарах и колодцах.

Типы поплавковых выключателей

• Поплавковый выключатель: включает/выключает насос в зависимости от уровня воды.

• Многопоплавковая система: используется в промышленных системах для точного контроля уровня.

Как всё это работает вместе: путь капли воды

В компании BISON мы считаем, что водяной насос — это команда, работающая сообща для эффективного перемещения воды. Давайте проследим путь одной капли воды через насос:

1. Запуск двигателя: двигатель или моторное оборудование включается, вращая вал насоса.

2. Вал вращает рабочее колесо: вращающийся вал передает энергию рабочему колесу, которое является сердцем насоса.

3. Рабочее колесо создает низкое давление: вращаясь, оно создает зону низкого давления, которая втягивает воду через всасывающий патрубок.

4. Лопатки рабочего колеса выталкивают воду наружу: лопатки импеллера толкают воду наружу, преобразуя движение в энергию.

5. Обсадная труба преобразует скорость потока в давление: вода поступает в обсадную трубу, которая направляет поток и преобразует скорость в воду под давлением.

6. Вода под давлением выходит через выпускное отверстие и готова к подключению к кранам, трубам или системам орошения.

7. Подшипники и уплотнения обеспечивают плавность хода: подшипники поддерживают соосность и вращение вала, а уплотнения предотвращают утечки, обеспечивая эффективность и надежность.

Благодаря слаженной работе всех компонентов, каждая капля воды перемещается от всасывания до подачи — бесшумно, эффективно и надежно каждый раз.

Как оценить качество водяного насоса: контрольный список для покупателя в сегменте B2B.

При закупке водяных насосов у производителей — особенно для оптовой торговли, дистрибуции или OEM-производства — качество отдельных компонентов напрямую определяет надежность продукции, послепродажное обслуживание и удовлетворенность конечного пользователя. Вот на что обращают внимание опытные покупатели:

Качество рабочего колеса

1. Материал: Уточните, из какого материала изготовлено рабочее колесо: чугуна, нержавеющей стали, алюминия или пластика. Для насосов общего назначения чугун обеспечивает наилучший баланс прочности и стоимости. Компания BISON использует высокоточные чугунные рабочие колеса в своих линейках водяных насосов для бензиновых и дизельных двигателей.

2. Балансировка: Несбалансированное рабочее колесо вызывает вибрацию, которая разрушает подшипники и уплотнения в течение нескольких месяцев. Запросите информацию о динамической балансировке в процессе производства.

3. Качество обработки поверхности: Гладкие поверхности рабочего колеса снижают турбулентность и повышают гидравлическую эффективность на 3–5%.

Технические характеристики механического уплотнения

1. Проверьте сочетание материалов уплотнительной поверхности. Стандартное сочетание — углерод/керамика. Сочетание карбида кремния и карбида кремния — это высококачественный материал, который служит в 2–3 раза дольше в абразивной воде.

2. Убедитесь, что уплотнительные кольца изготовлены из витона или нитрилового каучука (NBR), а не из обычной резины, особенно для насосов, перекачивающих химически обработанную или горячую воду.

Класс подшипника

1. Ищите подшипники от известных производителей (например, NSK, SKF или аналогичные китайские бренды, такие как HRB и ZWZ). Подшипники без маркировки — это тревожный знак.

2. Для водяных насосов предпочтительны герметичные подшипники (типа 2RS), поскольку они предотвращают попадание влаги.

целостность обсадной трубы

1. Запросите технические характеристики толщины стенок обсадной трубы. Более тонкие стенки позволяют сэкономить на материалах, но разрушаются под давлением.

2. Проверьте наличие пористости в литых алюминиевых или чугунных корпусах. Качественные производители (включая BISON) проводят испытания под давлением каждого корпуса перед сборкой.

Надежность двигателя/мотора

• При выборе насосов с двигателем внутреннего сгорания уточняйте его происхождение. Компания BISON предлагает насосы как с двигателями собственного производства, так и совместимые с двигателями Honda/Yamaha.

• Для электрических насосов необходимо проверить класс изоляции двигателя (минимум класс B, предпочтительно класс F) и степень защиты (минимум IP44 для использования вне помещений).

Заключение

На первый взгляд водяной насос может показаться простым, но внутри это тщательно спроектированная система компонентов, работающих вместе для эффективного перемещения воды. От рабочего колеса и корпуса до подшипников, уплотнений, клапанов, фильтров, датчиков и системы питания — каждая деталь играет жизненно важную роль. Понимание этих компонентов дает вам явное преимущество, будь то диагностика неисправности насоса на месте, выбор компонентов для нового проекта или оценка поставщиков для вашего дистрибьюторского бизнеса.

Компания BISON, являясь профессиональным производителем водяных насосов в Китае, понимает, что насос — это не просто машина, а точное сочетание движущихся частей, разработанное для эффективности и долговечности. Недорогой насос с плохо сбалансированным рабочим колесом, некачественными подшипниками или уплотнениями обойдется гораздо дороже из-за простоев и необходимости замены, чем качественно изготовленный агрегат от производителя, контролирующего качество на каждом этапе производства.

Независимо от того, модернизируете ли вы существующую систему или выбираете новый насос для промышленного, сельскохозяйственного или бытового использования, понимание принципов работы каждого компонента может иметь решающее значение. Свяжитесь с компанией BISON сегодня, чтобы ознакомиться с нашим ассортиментом высококачественных водяных насосов и воспользоваться экспертной поддержкой, адаптированной к потребностям вашего применения.
